HIWIN lineáris vezetékek

Általános információk

A HG és EG sorozat termékszám jelölései.Letölthető innen.
Az MG sorozat termékszám jelölései.Letölthető innen.
Összehasonlító táblázat más gyártmányokkal. Letölthető innen.
Az előfeszítés jelölésének értelmezése HG, EG sorozat esetén. Letölthető innen.
Az előfeszítés jelölésének értelmezése MG sorozat esetén. Letölthető innen.

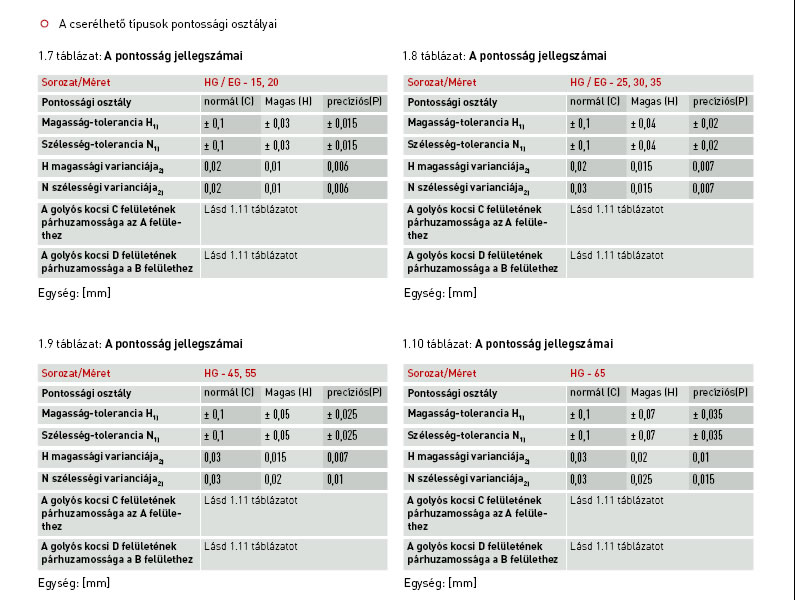

A pontossági osztályok jelölésének értelmezése HG,EG sorozat esetén. Letölthető innen.

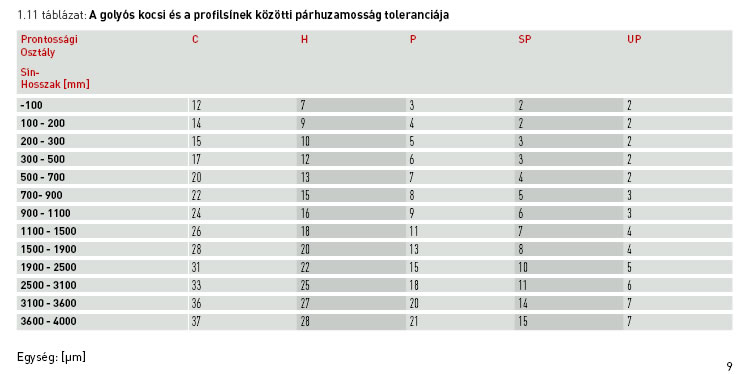

A golyós kocsik és a lineáris vezetékek közötti párhuzamosság tűrései.Letölthető innen.


HGH sorozat

A lineáris vezetékek becsiszolt golyópályás sínbol és egy futókocsiból állnak. Végtelenítetten körbefutó golyók biztosítják, hogy a súrlódás csekély legyen. A futókocsit a lineáris vezetékkel két irányban, alakzáróan kötik össze.
A golyókat léc tartja a kocsi görgopályáján úgy, hogy az egységek szerelése kiegészíto segédeszközök nélkül megoldható. A futókocsi lehúzólécekkel minden oldalon le van szigetelve szennyezodés behordása ellen. A kétoldalt felszerelt zsírzógombbal végezzük az egység utánkenését.


HGW sorozat

Jellemzők

A lineáris vezetékek becsiszolt golyópályás sínbol és egy futókocsiból állnak. Végtelenítetten körbefutó golyók biztosítják, hogy a súrlódás csekély legyen. A futókocsit a lineáris vezetékkel két irányban, alakzáróan kötik össze.
A golyókat léc tartja a kocsi görgopályáján úgy, hogy az egységek szerelése kiegészíto segédeszközök nélkül megoldható. A futókocsi lehúzólécekkel minden oldalon le van szigetelve szennyezodés behordása ellen. A kétoldalt felszerelt zsírzógombbal végezzük az egység utánkenését. Az alacsony szerkezeti magasságnak és a nagy szerelési felületeknek köszönhetően a karimás golyós kocsik alkalmasabbak a nagyobb terhekhez.


EGH sorozat

Jellemzők
A lineáris vezetékek becsiszolt golyópályás sínbol és egy futókocsiból állnak. Végtelenítetten körbefutó golyók biztosítják, hogy a súrlódás csekély legyen. A futókocsit a lineáris vezetékkel két irányban, alakzáróan kötik össze.
A golyókat léc tartja a kocsi görgopályáján úgy, hogy az egységek szerelése kiegészíto segédeszközök nélkül megoldható. A futókocsi lehúzólécekkel minden oldalon le van szigetelve szennyezodés behordása ellen. A kétoldalt felszerelt zsírzógombbal végezzük az egység utánkenését.

EGW sorozat

Jellemzők
A lineáris vezetékek becsiszolt golyópályás sínbol és egy futókocsiból állnak. Végtelenítetten körbefutó golyók biztosítják, hogy a súrlódás csekély legyen. A futókocsit a lineáris vezetékkel két irányban, alakzáróan kötik össze.
A golyókat léc tartja a kocsi görgopályáján úgy, hogy az egységek szerelése kiegészíto segédeszközök nélkül megoldható. A futókocsi lehúzólécekkel minden oldalon le van szigetelve szennyezodés behordása ellen. A kétoldalt felszerelt zsírzógombbal végezzük az egység utánkenését. Az alacsony szerkezeti magasságnak és a nagy szerelési felületeknek köszönhetően a karimás golyós kocsik alkalmasabbak a nagyobb terhekhez.

MGN sorozat

Jellemzők

- Kicsi , könnyű, kis készülékekhez alkalmas
- Sínes és golyós kocsik rozsdamentes acélból
- A gondosan megtervezett golyóspálya minden irányban felveszi a terheléseket, ezért rendkívül merev és precíz
- Az acélgolyók tartókábellel vannak rögzítve a golyós kocsiban
-A cserélhető modellek a meghatározott ponossági osztályban kaphatók


MGW sorozat

Jellemzők

- Kicsi , könnyű, kis készülékekhez alkalmas
- Sínes és golyós kocsik rozsdamentes acélból
- A gondosan megtervezett golyóspálya minden irányban felveszi a terheléseket, ezért rendkívül merev és precíz
- Az acélgolyók tartókábellel vannak rögzítve a golyós kocsiban
-A cserélhető modellek a meghatározott ponossági osztályban kaphatók
Az alacsony szerkezeti magasságnak és a nagy szerelési felületeknek köszönhetően a karimás golyós kocsik alkalmasabbak a nagyobb terhekhez.
