- 1000 pulzus/fordulat
- A,B,Z kimenet
- 5V tápfeszültség
- kimenő jel: 5V vonalmeghajtóval
- tengelyátmérő:6mm
- ház átmérő: 38mm

- 500 pulzus/fordulat
- A,B kimenet
- 5V tápfeszültség
- kimenő jel: 5V vonalmeghajtóval
- tengelyátmérő:4mm
- ház átmérő: 30mm

- 2000 pulzus/fordulat
- A,B,Z,U,V,W kimenet
- 5V tápfeszültség
- átmenő tengelyes kivitel /8mm/
- ház átmérő: 48mm

- 100pulzus/fordulat
- 5V TTL kimenet
- 61mm átmérő
- max. 20kHz kimenet

Főbb tulajdonságok:

- 8 bites erősített , meghajtott kimenet 4 vezérlő számára
- 2db relé kimenet
- Táplálás: USB, vagy külső 5V-os tápegységgel
- Szabványos LPT port kábel csatlakozó
- Biztonsági funkció /Charge pump/
- 5db optó-csatolós bemenet

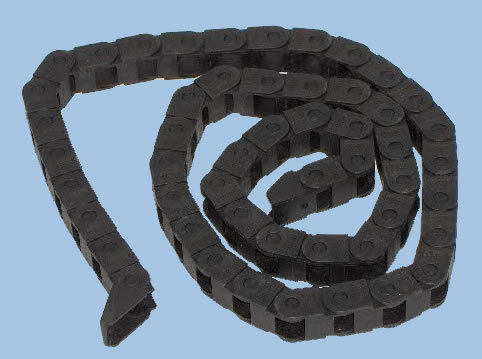

A vezetékek problémamentes mozgatásához használhatunk energialáncot.Mindkét végén rögzítőszem található , méteres darabban áruljuk.
A jelenleg forgalmazott méretek:
-10 x 10mm
-10 x 20mm
-15 x 30mm

Végállás-, illetve referencia kapcsolónak használhatunk induktív szenzorokat. Nagy előnyük, hogy szennyeződésre érzéketlenek.
Jelenleg két verziót forgalmazunk:
1., INSW1-2: PLC-hez használható NPN típus.
Bekötés: Barna: Vdc 6-35V; Kék: GND; Fekete:NPN kimenet. Méret: 8 x 52mm
2., INSW2-2: pl. Mach3-hoz használható NPN típus.
Bekötés: Barna: Vdc 4-6V; Kék: GND; Fekete:NPN kimenet. Méret: 8 x 48mm
Mindkét esetben a kábelhossz: 2m

Gyakran szükség van CNC gép építése közben nagy teljesítményű 230V-os hálózatról működő eszköz BE/KI kapcsolására. Ennek a feladatnak a legegyszerűbb eszköze a szilárdtest relé.
A bemenetére adott 3-32Vdc feszültséggel kapcsolhatóak. A bekapcsolást LED jelzi. A kimenetére 24 - 380Vac fogysztót köthetünk max. 25A terheléssel.
Nulla átmenet indikálás van.

Minden CNC gép fontos alkatrésze az E-Stop kapcsoló, mely balesetet akadályozhat meg. Bontó érintkezővel rendelkeznek. Megnyomás után csavarással lehet csak alaphelyzetbe állítani. Forgalmazunk egyszerű kivitelűt, illetve kulcsos verziót is, mellyel megoldható a gép védelme illetéktelen használat ellen.
Szabványos 22mm-es /a kulcsos 23mm-es / rögzítő furatba szerelhetőek. A nyomógomb átmérője 40mm.
Használható max. ~230V/5A-ig.

Az E-Stop kapcsoló alá helyezhető műanyag "Emergency Stop" felirat.

Az E-Stop kapcsoló gépre szerelését megkönnyítő szerelő doboz.
A lyuk mérete 23mm, így használható az általunk forgalmazott bármelyik E-Stop kapcsolóhoz.
Kiegészítésként lehetőség van E-Stop felirat ráhelyezésére is.

Főbb jellemzők:

- Mechanikus záró érintkező
- Golyó átmérő :4mm
- Teljes hossz:85mm
- Befogószár átmérő: 6mm
- pontosság: 0.02mm

Főbb jellemzők:

- Mechanikus záró érintkező
- Mérési magasság :20mm
- 40mm átmérő
- pontosság: 0.02mm

Főbb jellemzők:

1) Tesztelhetjük léptetőmotor vagy servomotor meghajtónkat a kiadott step, illetve dir jelek segitségével.
2) Konvertálhatjuk PWM jelünket jelsorozattá.
3) Az impulzusgenerátor segitségével egyszerűen készíthetünk áram-frekvencia konvertert.
4) Készíthetünk vele HF főorsómotor szabályozót.

Relé kártya

Kiválóan használható pl. MACH3-hoz főorsómotor, vagy hűtőfolyadék szivattyú vezérlésére.

Párhuzamost port kártya

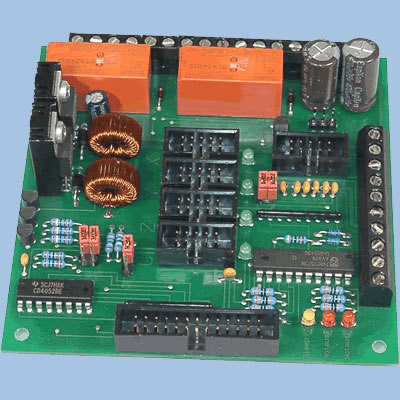

Párhuzamost port kártya táppal
