isel lineáris vezetékek

LFS-8-1 /MLF 1/

2x 8mm-es acéltengely

Jellemzők

-Könnyű, kis helyigényekhez alkalmazható az MLF1 lineáris vezeték. A két 8 mm átmérőjű acéltengely alumínium profilba van ágyazva. Kiemelkedően kedvező tulajdonsága a hajlítóigénybevétellel szembeni kiváló ellenállása.
-Maximális hossz: 3000mm
-Súly: 1.61kg/m
-Alkalmazható csúszkák: LW6-kocsi és WS1-szán.
Vásárlás
Adatlap PDF formátumban
MLF1+WS1 (dxf)
MLF1+LW6(dxf)

LFS-8-2 /MLF 2/

2x 8mm-es acéltengely

Jellemzők
-Könnyű, kis helyigényekhez alkalmazható az MLF2 lineáris vezeték. A két 8 mm átmérőjű acéltengely alumínium profilba van ágyazva. Kiemelkedően kedvező tulajdonsága a hajlítóigénybevétellel szembeni kiváló ellenállása.
-Maximális hossz: 3000mm
-Súly: 2.01kg/m
-Alkalmazható csúszkák: LW6-kocsi és WS1-szán.
Vásárlás
Adatlap PDF formátumban
MLF2+WS1 (dxf)
MLF2+LW6(dxf)

LFS-8-3 /MLF 3/

2x 8mm-es acéltengely

Jellemzők
- Kiváló csavaró és hajlítómerevséggel rendelkezik az MLF3 lineáris vezeték. Két 8 mm átmérőjű köszörült acéltengely került az alumínium profilra.
- Maximális hossz: 3000mm
- Súly: 3.22kg/m
- Rögzítés fentről, átmenő furatokon, M6 csavarnak, 100 mm osztásban
- Alkalmazható csúszkák: LW7-kocsi és WS3-szán.
Vásárlás
Adatlap PDF formátumban
MLF3+WS3 (dxf)
MLF3+LW7(dxf)

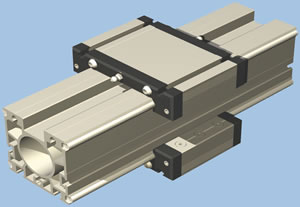

LFS-8-4 /MLF 4/

4x 8mm-es acéltengely

Jellemzők
- Kiváló csavaró és hajlítómerevséggel rendelkezik az MLF4 lineáris vezeték. Négy 8 mm átmérőjű köszörült acéltengely került az alumínium profilra.
- Maximális hossz: 3000mm
- Súly: 7.15kg/m
- Alkalmazható csúszkák: LW7-kocsi és WS3-szán.
Vásárlás
Adatlap PDF formátumban

LFS-12-1 /LF 1/
2x 12mm-es acéltengely

Jellemzők
- Tetszőlegesen változtatható alátámasztású, két preciziós 12mm átmérőjű acéltengellyel ellátott LF1 lineáris vezeték.A tengelyek csavarokkal rögzíthetőek a tartóblokkra (KÜLÖN ENDELNI!)
- Maximális hossz: 3000mm
- Súly: 1.93kg/m.
- Alkalmazható csúszkák: LW3-kocsi és WS4-szán.
Vásárlás
Adatlap PDF formátumban
LF1+WS4-70
LF1+LW3(dxf)
LF1+LS1(dxf)

LFS-12-2 /LF 2/
2x 12mm-es acéltengely

Jellemzők
-Két preciziós, 12mm átmérőjű acéltengellyel ellátott LF2-es lineáris vezeték. A tengelyek csavarokkal rögzítettek a profilba.
- Rögzítés fentről, vagy alulról Ø6,5 furatok segítségével, 100 mm osztásban
- Maximális hossz: 3000mm
- Súly: 3.29kg/m.
- Alkalmazható csúszkák: LW3-kocsi és WS4-szán.
Vásárlás
Adatlap PDF formátumban
LF2+WS4-70
LF2+LW3(dxf)
LF2+LS1(dxf)

LFS-12-3 /LF 3/

2x 12mm-es acéltengely

Jellemzők
- A csavaró erővel szembeni jelentős ellenállást a megnövelt tengelytáv révén érjük el. Itt is két 12mm átmérőjű acéltengely található az alumínium profilon.
- Rögzítés fentről, vagy alulról M6 csavar segítségével, 100 mm osztásban
- Maximális hossz: 3000mm
- Súly: 3.90kg/m.
- Alkalmazható csúszkák: LW8-kocsi és WS7-szán.
Vásárlás
Adatlap PDF formátumban
LF3+LW8
LF3+WS7-70
LF3+WS7-200

LFS-12-10 /DSF 1/
2x 12mm-es acéltengely

Jellemzők
- A kipróbált vezetési elv két 12mm átmérőjű acéltengellyel, a csavaró igénybevétellel szemben ellenálló.
- Rögzítés alulról, M6 menetes sínnel T-Nuthoronyban, vagy fentről az M6 átmenő furaton 50 mm osztásban
- Maximális hossz: 3000mm
- Súly: 2.9kg/m.
- Alkalmazható csúszkák: LW4-kocsi és WS8-szán.
Vásárlás
Adatlap PDF formátumban
DSF1+WS8-70 (dxf)

DSF1+LW4 (dxf)

LFS-12-11 /ELF 1/
12mm-es acéltengely

Jellemzők
- Könnyű lineáris vezeték 12mm átmérőlyű acéltengellyel (Cf53 12h6) 100mm osztásban elhelyezett M5 furatokkal.
- Maximális hossz: 3000mm
- Súly: 1.26kg/m.
- Alkalmazható csúszkák: LW5-kocsi és WS6-szán.
Vásárlás
Adatlap PDF formátumban
ELF1+WS6-70 (dxf)

ELF1+LW5(dxf)

LFS-16-2 /ILF 2/

16mm-es acéltengely

Jellemzők
- 16 mm átmérőlyű preciziós acéltengellyel (Cf53 16h6) szerelt lineáris vezeték. A rögzítés sín segítségével alulról egy sík felületre történik. Figyelem! alulról alátámasztás szükséges.
- Rögzítés alulról a sík felületre M6-os menetes sínnel a T-nut horonyban
- Maximális hossz: 3000mm
- Súly: 2.7kg/m.
- Alkalmazható csúszkák:ILW1-kocsi és IWS1- és ILS1-szán.

Vásárlás
Adatlap PDF formátumban
ILF2+ILW1
ILF2+IWS1-70
ILF2+ILS1

LFS-16-150
2x 16mm-es acéltengely

Jellemzők
- Kiváló csavaró és hajlítómerevséggel rendelkezik az LFS-16-150 lineáris vezeték. Két 16 mm átmérőjű köszörült acéltengely került az alumínium profilra.
- Maximális hossz: 3000mm
- Súly: 13.9kg/m
- Alkalmazható csúszkák: IWS1 alu-csúszka és ILS1 acél-csúszka.
Vásárlás
Adatlap PDF formátumban

LFS-16-250
2x 16mm-es acéltengely

Jellemzők
- Kiváló csavaró és hajlítómerevséggel rendelkezik az LFS-16-250 lineáris vezeték. Két 16 mm átmérőjű köszörült acéltengely került az alumínium profilra.
- Maximális hossz: 3000mm
- Súly: 17.5kg/m
- Alkalmazható csúszkák: IWS1 alu-csúszka és ILS1 acél-csúszka.
Vásárlás
Adatlap PDF formátumban
