sPlan 6.0
Kapcsolási rajz szerkesztő

















Rendszerkövetelmény
Windows 95,98,ME,NT,2000,XP
CD-ROM meghajtó











Az sPlan 6.0 újdonságai/angolul/





Az sPlan programnak már jelenleg is több ezer elkötelezett felhasználója van. Olyan programra van szüksége, mely az áramkör vázlat tervezését egyszerűen és gyorsan elvégzi? Az sPlan programmal semmi sem lehetetlen! Nem számít, hogy egy kis áramkört kíván felvázolni vagy egy nagy, többlapos tervet készíteni.

Az új 6.0 verzió a megbízható előd egyértelmű továbbfejlesztése. Számos új és fejlett funkció segíti a vázlat elkészítését egyszerűvé és letisztulttá tenni. Természetesen az új változat teljesen kompatibilis az elődökkel, az sPlan 4.0 és 5.0 verziókkal. Betöltheti és szerkesztheti az ezeken a programokon elkészített fájlokat. Az új ingyenes megtekintő programmal bárkinek lehetséges az Ön áramkör tervrajzának megtekintése és nyomtatása.Mint mindig, a program használata rendkívül logikus és egyszerűen használható. Az sPlan programmal már rövid idő elteltével is nagyon könnyen el fogja készíteni a tervrajzát.











Az sPlan kezelése tényleg nagyon egyszerű. Az alkatrészeket a terjedelmes könyvtárból áthúzhatja az áramkör rajzára. A felhasználó által meghatározható vonalháló-elhelyezés egyszerűvé teszi az alkatrészek elhelyezését és huzalozását. Lehetősége van az összes elemet mozgatni, forgatni, levágni vagy méretezni a tervrajzon úgy, ahogy csak szeretné. Csoportosíthat alkatrészeket a munkája megkönnyítéséhez. A hagyományos vágólap funkcióval másolhatja, kivághatja és behelyezheti a tervrajz bármely részét. Sok egyedi funkció, mint például az automatikus alkatrész számozás, alkatrész lista funkció, változók használata, az alketrész keresés vagy az összekapcsoló funkció segíti a vázlat tervezését. Még a kezdők is tökéletesen tervezett nyomtatott áramkör tervrajzot készíthetnek percek alatt.

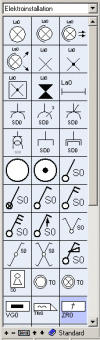

Alkatrész könyvtár
Az átgondoltan elrendezett alkatrész könyvtár tartalmazza az összes olyan alkotórészt, mely szükséges egy jól elrendezett áramköri tervrajzhoz. Diódák, ellenállások, kapcsolók, tranzisztorok, stb. Csak húzza a kívánt alkatrészt a könyvtárból a vázlatra. Amennyiben egy szükséges alkatrész így is hiányzik, könnyen elkészítheti és a könyvtárba helyezheti. Lehetősége van teljesen újraszervezni a könyvtárat és olyan ábrákat készíteni, melyek teljes mértékben kielégítik igényeit.

Beállíthatja a könyvtár külalakját, például a szélességét vagy a megjelenített oszlopok számát. Ezen kívül létrehozhat új könyvtárakat is, melyek lehetnek hálózati meghajtón is, így több felhasználó is használhatja a könyvtárat.

























Mozgatás, forgatás, kivágás, méretezés...
Egyszerűen mozgathatja, forgathatja, vághatja ki vagy méretezheti át bármely elemet a vázlaton az egér használatával. Nem szükséges speciális menü funkció vagy más egyéb utasítás. Ez csak egy példa az sPlan egyértelmű és egyszerű kezelésére.













Az állapotjelző sáv
Az összes fontos és gyakran használt beállítás bármikor beállítható és megváltoztatható az sPlan alsó állapotjelző sávjában.













Egyedi formák
Az egyedi formák segítenek létrehozni a gyakran szükséges geometriai formákat.

A különböző formák gyakran használhatók szerkesztési segítségként. Így például használhat egy egyenlő oldalú sokszöget több csatlakozás elrendezéséhez alkatrész áramkör esetén.

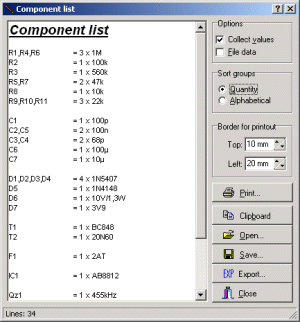

Alkatrész lista
Az alkatrész adatok, mint az azonosító és az alkatrészek értéke, automatikusan feldolgozásra kerül az áramkör tervrajz készítése közben. Egy szerkesztett alkatrész lista hozható létre az alkatrész adatok alapján bármikor, amikor csak kívánja.

Az alkatrész lista szerkeszthető, így rendelési információkat vagy bármi egyebet fűzhet hozzá.
Számos opció áll rendelkezésére egy alkatrész lista létrehozásához, mint például az elrendezés vagy az azonos értékűek egy csoportba rendezése.
Az alkatrész lista tartalmazhatja a terv egy vagy akár az összes oldalát.

Bemásolhatja az alkatrész listát a vágólapra vagy elmentheti más formátumba, így az adatokat olyan más programokban is használhatja, mint például a Word vagy Excel.













Automatikus újraszámozás
Az sPlan másik fontos funkciója az alkatrészek automatikus újraszámozása. Nem szükséges az alkatrészek számozásával foglalkoznia. Mindegyik alkatrész automatikusan megkapja a saját számát.

Lehetséges az áramkör vázlat újraszámozása geometriai módszer szerint. Az sPlan ellenőrzi az áramkör tervrajzát oszlopok vagy sorok szerint, és az alkatrészek ily módon kerülnek számozásra. Így egy logikus számozást kapnak az alkatrészek akkor is, ha a tervrajzot elég zavaros módon készítette el.





Formanyomtatványok
A formanyomtatvány funkció lehetővé teszi, hogy szerkeszthető nyomtatványt helyezzen be dokumentumai hátterének. A nyomttványok az áramköri vázlattól függetlenül szerkeszthetők, így nem zavarja meg a munkáját, az áramköri rajz tervezését.























Egy vázlat számos oldalt tartalmazhat. A lapok között egy egérkattintással válthat. A lapok egyszerűen rendezhetők, bővíthetők vagy törölhetők. Behozhat vagy kivihet lapokat, ezzel cserélve őket más tervekben.













Nyomtatás
Az sPlan egy kényelmes áttekintővel rendelkezik a nyomtatás számára. Így pontosan megtekintheti, milyen hatása van egy opciónak, papír pazarlása nélkül.

Kiválaszthatja a nyomtatót, beállíthatja a nagyítást, a tervrajz helyzetét a papíron, és hasonló tulajdonságokat. Minden változtatás azonnal megjelenik az áttekintőben.

Nyomtathat egy oldalt, több kiválasztott oldalt vagy a terv összes oldalát.













A megtekintő
Létezik egy ingyenes megtekintő programja az sPlan szoftvernek. Ezzel a megtekintővel bárkinek lehetősége van megtekinteni és optimális minőségben kinyomtatni az sPlan fájlokat. A jelenlegi 6.0 verziószámú megtekintő megnyitja az összes régebbi fájlt, melyet az 5.0 és 4.0 sPlan hozott létre.

Amennyiben publikálni szeretné a vázlatát, például az Interneten, felajánlhatja az ingyenes megtekintő programot letöltésre. Így az oldalának minden látogatója képes lesz megnyitni és kinyomtatni az Ön tervrajzát, függetlenül attól, hogy rendelkeznek-e az sPlan szoftverrel vagy sem.
