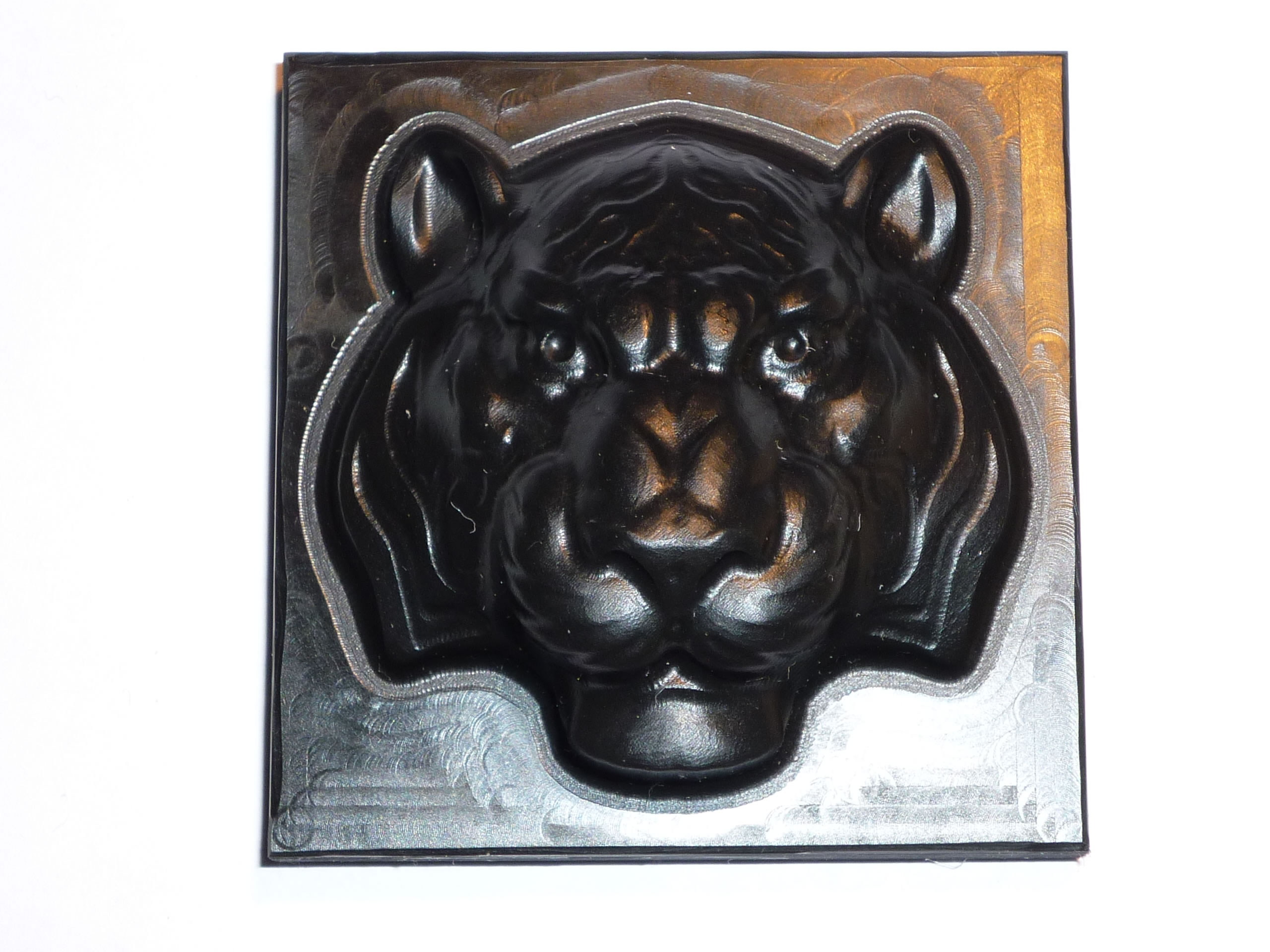

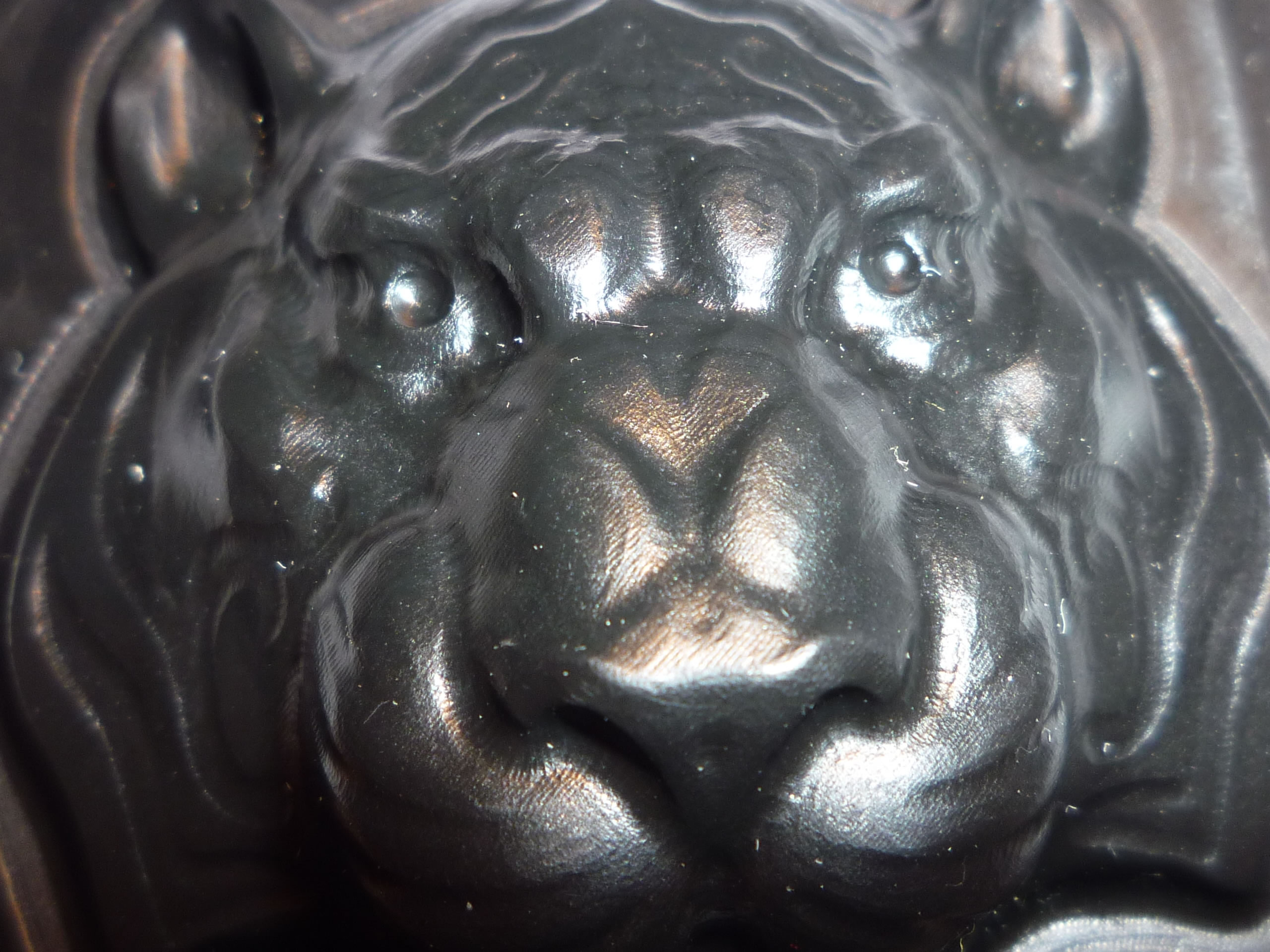

3D-s alumínium marás V3.11-AC géppel

Sebesség nagyoláskor: 600mm/perc
Sebesség simításkor: 900mm/perc
Nagyolás: 3mm-es kétáéû maróval
Simítás 2.54mm-es gömbvégû maróval
Vezérlõ szoftver: cncGraf
A munkadarab mérete : 90mm
Legnagyobb mélység kb. 4mm
Elkészítési idõ: 2 óra

3D marás V3.11-AC géppel

Sebesség nagyoláskor: 2000mm/perc
Sebesség simításkor: 1000mm/perc
Nagyolás: 6-os egyélû maróval
Simítás 6-os gömbvégû maróval
Vezérlõ szoftver: cncGraf
Érdekesség: a kézi szerszámcsere, után automatikus szerszámhossz mérés

Videó /11perc, 45MB,wmv/

X-tengely próba

Hajtás: 400W AC-servo
HIWIN 16x10 golyósorsó
Max sebesség: 30m/perc, 500mm/s

Mi van, ha nem egyenes?

Felületkövető nélkül is lehet gravírozni íves, vagy akár csavart felületre is a cncGraf szoftver segitségével.

Egy tapintóval feltérképezzük a gravírozandó felületet, majd a gravírozás során a szoftver automatikusan korrigálja a Z magasságot.

A gép : - V3.11 - AC servo motorokkal

AC-servomotor teszt
Indulási fordulatszám: 1000 rpm
Maximális fordulatszám: 3000 rpm
Gyorsítási idõ: 1000 rpm-rõl 3000 rpm-re 5ms

Videó /2perc, 12MB,wmv/

Elkészült legújabb gépünk: V3.11

Elkészült legújabb CNC gépünk: V3.11
- munkaterület: 300mm x 400mm x 150mm
- maximális sebesség: x, y tengely: 8000mm/min, Z tengely: 4500mm/min
- X,Y tengely 16x5mm golyósorsó, Z tengely 16x2.5mm golyósorsó
- DC szervo hajtás
- HIWIN lineáris vezetékek/ X: 2db, Y 4db, Z: 4db/
-T-nut asztal
-alumínium váz

Alumínium marás V3.1 CNC géppel

Fogásmélység nagyoláskor: 2mm
Előtolás nagyoláskor: 2000mm/perc
Gyorsjárati sebesség /X,Y tengelynél/: 8000mm/perc
Szerszám: 1 élű, átmérő: 6mm
Főorsó fordulatszáma : 24000rpm
Elkészítési idő: 10 perc

Nyomtatott áramkör gravírozása V4.0 CNC géppel

Nyomtatott áramkör gravírozása

- a gép V4.0
- mechanikus felületkövető
- PROXXON "hosszúnyakú" maró, 20000rpm
- 30°-os gravírozótű
- tervezés SprintLayout 5.0 szoftverrel
- marópálya készítés LazyCam
- marás vezérlés : Mach3 szoftver

Kétrétegű műanyag gravírozása V4.0 CNC géppel

Kétrétegű műanyag gravírozása


Maximális sebesség: 500mm/perc
Gravírozótű: 0.3mm- es
Elkészítési idő: 12 perc
Fordulatszám: 20000 rpm
Eszköz: mechanikus felületkövető

Teszt rajzolás, gravírozás V3.0 géppel

Csillag alakzat rajzolása Mach3 szoftverrel.
Csillag alakzat rajzolása cncGraf szoftverrel.
Csillag alakzat gravírozása NYÁK lemezbe, cncGraf szoftverrel.

Mindhárom esetben a gép:
T2CNC V3.0
- 100W szervomotorokkal hajtva
- G320 szervo meghajtók
- 5mm golyósorsó
- direk hajtás

Alumínium marás V3.0 CNC géppel

3D alumínium marás:
Nagyolás fogásmélysége: 1mm
Nagyolás sebessége: 1000mm/perc
Simítás fogásmélysége: 0.5mm
Simítás sebesége: 500mm/perc
Fordulatszám: 16000 1/perc
Nagyoló szerszám: egyélű, 6 mm-es
Simító szerszám: 3 élű , félgömbfejű, 6 mm-es
Elkészítési idő: 3.5 óra

3D fa marás V3.0 CNC géppel

3D fa marás:

Maximális fogásmélység: 1mm
Maximális sebesség: 1000mm/perc
Maró átmérője: 6 mm
Elkészítési idő: 3 óra

Alumarás V3.0 CNC géppel

Alumínium alkatrész marása 10mm-es aluból

Maximális fogásmélység: 1mm
Maximális sebesség: 1000mm/perc
Maró átmérője: 6 mm
Elkészítési idő: 40 perc

2007.02.19

-MSSMD-50-20 szervo vezérlő
-Szénkefés DC motor
-1000 soros /4000 PPR/ encoder
-Digitális mérőléc
-Maximális sebesség: 12.5m/perc
-200mm mozgatása

2007.01.26

-MSSMD-50-20 szervo vezérlő
-Szénkefés DC motor
-1000 soros /4000 PPR/ encoder
-Digitális fordulatszám mérő
-Maximális fordulatszám: 4180 fordulat/perc

2007.01.26

-MSSMD-50-20 szervo vezérlő
-Szénkefés DC motor
-1000 soros /4000 PPR/ encoder
-12mm-es tengely, bronz csúszócsapágyak /kissé szorul/
-Trapézmenetes orsó 12x3mm, műanyag anya
-Saját szoftver, PCI-os vezérlő kártya
-Maximális fordulatszám: 3600 fordulat/perc
-Maximális sebesség: 10800 mm/perc

Textilbakelit marás.

Egy porlasztó alátét minta marása, melyet később alumíniumból elkészítettünk:

-6-os maró
-1mm-es fogásmélység
-1000mm/perc sebesség

Tölgyfa marás.

Egy infra távirányító dobozának kimarása tölgyfa parkettából:

-6-os maró
-4mm-es fogásmélység
-2000mm/perc sebesség

Fej marása bükkfából.

Fej marása bükkfából:

-marási mélység:50mm
-nagyolás:6-os maró
-simítás: 6-os gömbvégű maró
-max. 5mm-es fogásmélység
-max. 2000mm/perc sebesség
-elkészítési idő: 3.5 óra

Spirálteszt.

Spirálteszt A2-es rajzlapra:

-golyóstoll
-5000mm/perc sebesség

Spirálteszt2.

Spirálteszt másodszori megrajzolása A2-es rajzlapra:

-golyóstoll
-5000mm/perc sebesség

Alumínium marás2.

A V2.0 CNC gép marómotor tartójának kimarása 20mm-es alulemezből:

-6-os maró
-1mm-es fogásmélység
-200mm/perc sebesség

Alumínium marás.

A V2.0 CNC gép oldalának kimarása 15mm-es alulemezből:

-6-os maró
-2mm-es fogásmélység
-220mm/perc sebesség
